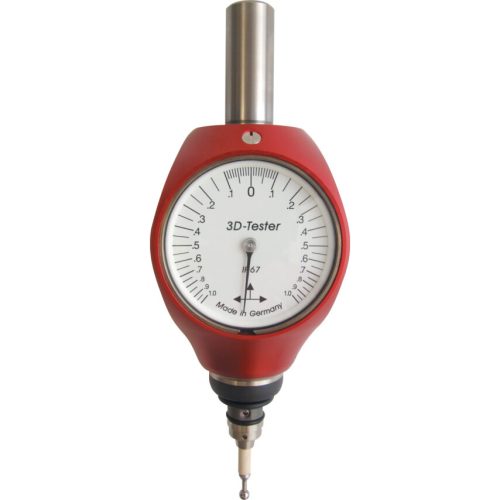

KENNEDY 3D TAPINTÓFEJ

• Részletek

Részletek

A 3D tapintófejek új generációja, mindhárom tengely (X,Y,Z) gyors, pontos beállítására analóg differenciál kijelzővel. Használható az összes CNC, NC vagy DRO szerszámgéppel, valamint EDM/szikraforgácsoló gépekkel is - a tapintócsúcs elektromosan szigetelve van az orsótól. Univerzális - egy készülék mérhosszúságot, magasságot, átmérőt, központot. A tengelymozgás irányától függetlenül pozitív leolvasást kapunk. Nincs szükség számolásra vagy hibakorrekcióra. Növeli a termelékenységet és a hatékonyságot, csökkenti a darabidőt. A tapintócsúcs kialakítása révén egy névleges terhelésnél előbb eltörik, mielőtt amunkadarab vagy a tapintófej megsérülne. A három csatlakozófejes tapintócsúcs másodpercek alatt kicserélhető, speciális szerszámigény nélkül.Előre beállítva max. 0.01 mm központosságra.Számlap átmérője: 50 mm.Befogószár átmérője: 16mm.a. Hosszmérésb. Magasságmérésc. Furatok elméleti középpontjának és átmérőjének megállapítása.Állítsuk a tapintócsúcsot nagyjából a furat középpontjába. Mérjük meg az A távolságot és osszuk el 2-vel (P).Mérjük meg a B távolságot Y irányban a P ponton keresztül, és osszuk 2-vel.Az eredmény: az elméleti középpont (M).Ismételjük meg az A távolság mérését.
